Błędy wentylacji blaszanych dachów rąbkowych

Dlaczego kalenica jest niedostatecznie wentylowana?

Początkiem błędów wentylacji blaszanych dachów rąbkowych są dostawcy systemu NAILSTRIP lub bardziej znane oznaczenie KLIK. Ich systemowa wentylacja zawiera niewystarczające wietrzenie, które nie uwzględnia aktualnych przepisów zgodnie z normą ČSN 73 1901.

Dach z blaszanym pokryciem (dachówka blaszana lub pokrycie falcowane) i tutaj obowiązuje zasada:

„Im mniejszy spadek, tym większa musi być powierzchnia wentylacyjna kalenicy.”

Elementy do montażu prawidłowej wentylacji dachu

Wentylacja narożnika
Wentylacja pod attyką dachu pulpitowego
Wentylacyjna kalenica
Pasy wentylacyjne przy okapie
Uchwyty do mocowania łaty kalenicy (30 x 50 mm) na kalenicy

Zgodnie z DIN 4308 część 3 (niemiecka norma dla dachów) przy długości dachu 10 m wentylacja nie może być niższa niż 200 cm2/bm. W naszych warunkach oznacza to, że wysokość kontrłaty powinna wynosić co najmniej 6 cm.

Dach dwuspadowy od 25 do 45 stopni

długość połaci 6 metrów
wysokość szczeliny wentylacyjnej co najmniej 40 mm
wylot wentylacji przez wentylacyjną kalenicę 440 cm2/m dachu/kalenicy

Dach dwuspadowy o spadku do 22 stopni

długość połaci 6 metrów
wysokość szczeliny wentylacyjnej co najmniej 40 mm
wylot wentylacji przez wentylacyjną kalenicę 660 cm2/m dachu/kalenicy

Dach pulpitowy

długość połaci 6 metrów
wylot wentylacji przez wentylacyjną kalenicę 660 cm2/m dachu/kalenicy

Jakie mamy możliwości wentylacji kalenicy?

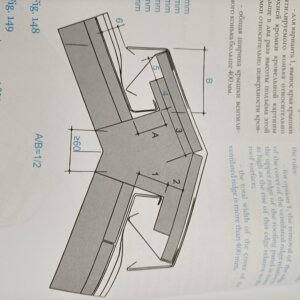

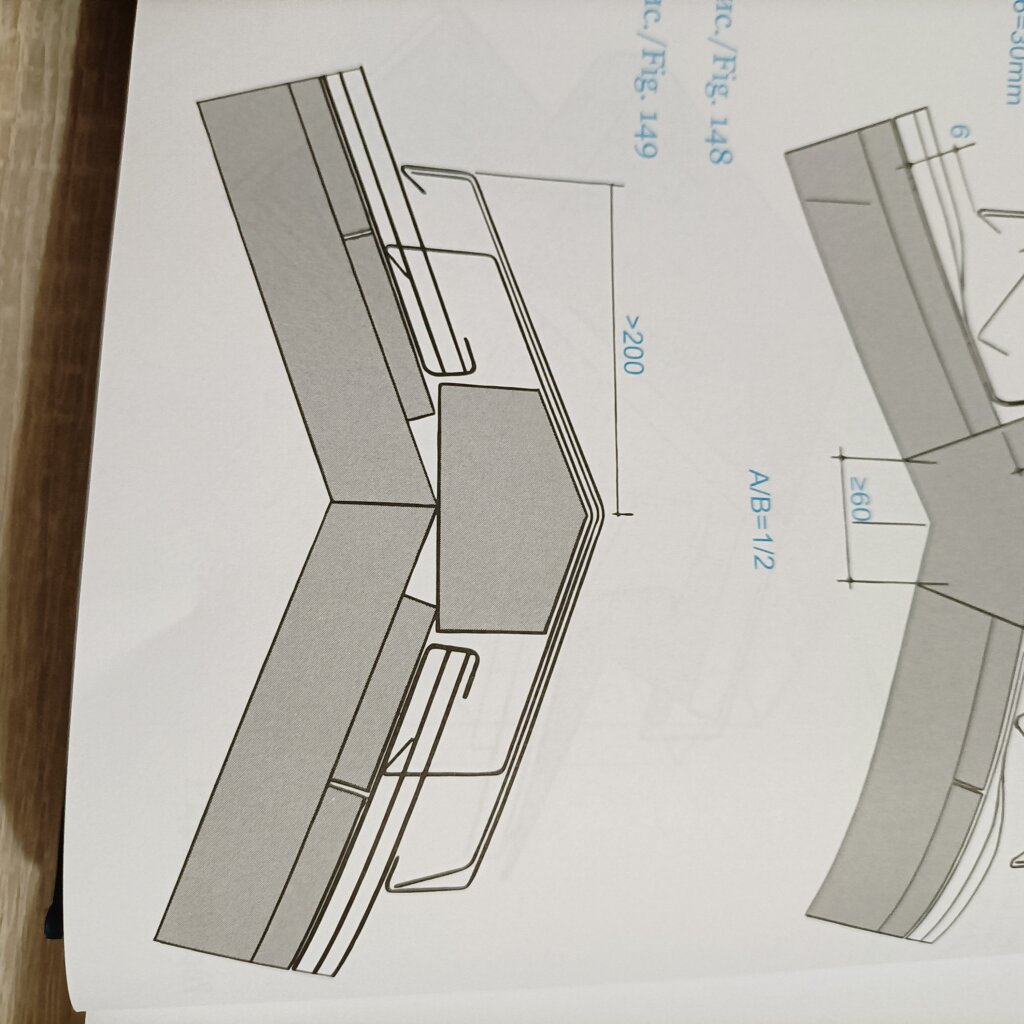

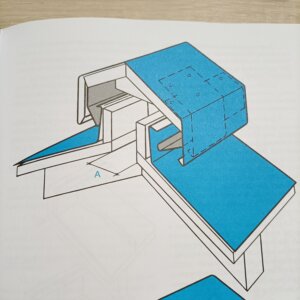

przygotowanie ciesielskie poprzez podniesienie kalenicy

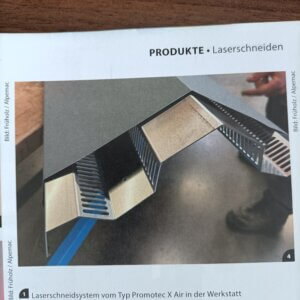

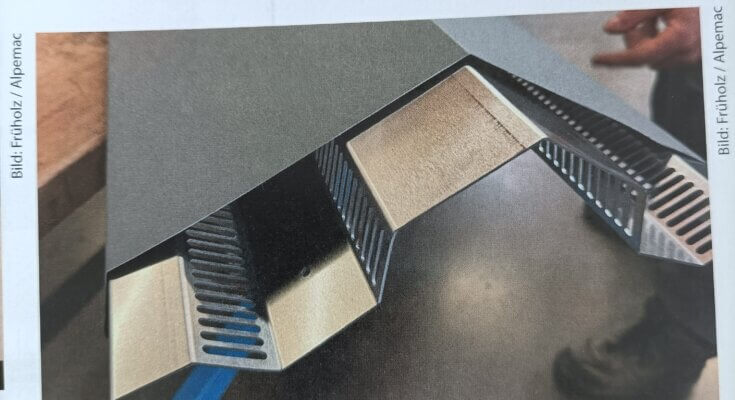

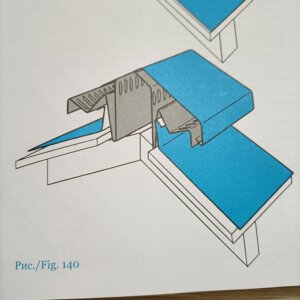

systemowe elementy z blachy

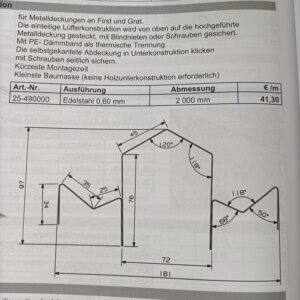

Zaletą systemowego elementu kalenicy jest przede wszystkim szybszy montaż i smuklejsza konstrukcja, co wygląda na dachu lepiej niż szeroka kalenica tworzona przez szalowanie. Ten systemowy element jest z jednego kawałka i mocowany jest śrubami lub nitowaniem.

Produkowany z materiału aluminiowego o grubości 1 mm i dostępny we wszystkich kolorach, aby dokładnie harmonizował z pokryciem dachowym. Dzięki rowkom gąsiory można szybko i precyzyjnie łączyć bez potrzeby dalszych modyfikacji. Zakończenie kalenicy czołowe i zestaw rozdzielacza kalenicy są dostępne jako opcjonalne akcesoria. Doskonała, uniwersalna alternatywa gąsiora, która spełnia wszystkie kryteria wentylacji dachu. Gąsior wentylacyjny UNI jest zaprojektowany tak, aby umożliwić efektywną cyrkulację powietrza pod pokryciem dachowym. Tym samym przedłuża żywotność całego dachu i zapewnia optymalne warunki dla więźby dachowej i izolacji termicznych. Osobliwością jest samonośny labiryntowy otwór wentylacyjny z zdejmowaną pokrywą i przekrojem wentylacyjnym 300 cm²/m. Długość krycia kalenicy wynosi 1 220 mm.

Źródło: Rheinzink, Yuri Nushtaiev

Wentylacja przy okapie

Kratka wentylacyjna

Jest naturalne, że każdy chce zaoszczędzić przy budowie lub remoncie dachu. W takim przypadku dochodzi również do wyboru kratek wentylacyjnych. Wielu dekarzy ma doświadczenia z tym, że kratki wentylacyjne uszkadzają gryzonie i w ten sposób dostają się do przestrzeni dachu. I to jest głównym argumentem, dlaczego stosować na dachu aluminiowe kratki wentylacyjne. Są one produkowane w naturalnym aluminium, ale również w dwustronnym kolorowym wykonaniu w kombinacji czerwony-czarny i brązowy-biały. Zaletą jest kwadratowe perforowanie, które zapewnia wystarczającą wentylację dachu, a dzięki wąskim otworom zapobiega się przedostawaniu szkodników i owadów do przestrzeni dachu.

Parametry techniczne

Zgodnie z DIN 4308 część 3 (niemiecka norma dla dachów) przy długości dachu 10 m wentylacja nie może być niższa niż 200 cm2/bm.

Kratka wentylacyjna 50 mm ma wentylację o powierzchni 185 cm²/m
Kratka wentylacyjna 80 mm ma wentylację o powierzchni 300 cm²/m
Kratka wentylacyjna 100 mm ma wentylację o powierzchni 393 cm²/lfm

Z aluminiowych kratek można wykonać również L – PROFIL. Dzięki temu zapewnisz, że kratka jest na całej długości stabilna i nie będzie się falować. Ma to przede wszystkim zaletę estetyczną. Jeśli jednak wbudujesz ją w dach według poniższego rysunku, powiększysz otwór wentylacyjny, uzyskasz większą powierzchnię wentylacyjną wentylowanej przestrzeni. Bardzo to docenisz szczególnie latem, gdy konieczne jest intensywniejsze wentylowanie dachu.
